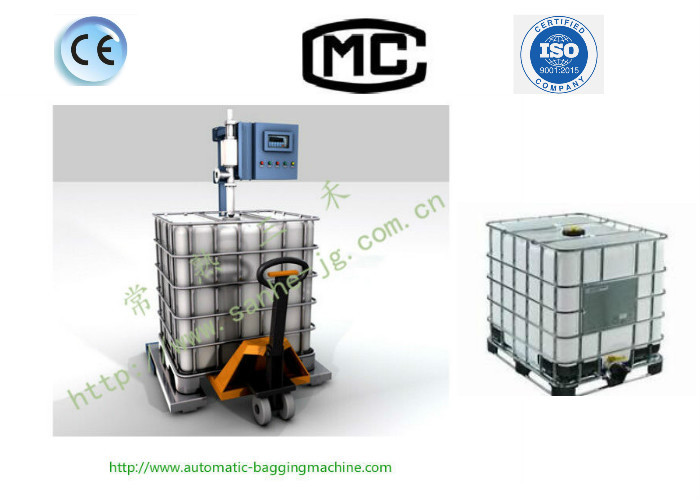

天秤ばかりが付いている三河市DCS-1500L高精度なIBCの液体の充填機
主要な特徴
収穫を改良する単一行充填機の生産ラインの構成。
|
|
DCS-1500L （BTW）の液体の充填機（液体の表面の詰物にIBC）
|
|
適用範囲
|
|
|
適した材料
|
IBC
|
|
供給のタイプ
|
液体の表面の詰物に
|
|
代わりとなる供給のタイプ
|
液体の表面の詰物の下
|
|
技術的な変数
|
|
|
最高に重量を量ること（Kg）
|
1500
|
|
満ちる速度（pails/H、cans/H、drums/H IBCs/H）
（満ちる槍の次元はDN40の物質供給の速度なる以上208L/H）である
|
15
（1000liter/IBC）
|
|
満ちる正確さ
|
通常（+/-） 0.2% （ノート:ない不安定を供給する材料がaccuracy.2を満たすことにもたらせば1の、産業基準に従う特別な材料）
|
適用:
ドラム充填機は天秤ばかりにドラム、IBC等のようないろいろな種類の容器に、満ちている液体の重量を測定するために基づいている。
化学薬品、食糧、殺虫剤の企業等で広く利用された。
、治癒代理店満ちるコーティング、ペンキ、印刷インキ、付着力のために適した、樹脂、染料、洗剤、オイル、グリセリン、潤滑油、食用油、本質、溶媒、添加物、食品添加物、殺虫剤および他の危険な化学製品等。
利点:
高精度
容易なきれいおよびmaintence
オペレータ友好的で容易なセット
普遍的な、産業部品は機械類に特別に長い生命を与える
製造された国際規格の上でそしてを越えて従うため
PLCのコントローラー インターフェイス
適用範囲が広く、モジュラー包装システム
液体の充填機の変数および関数テーブル
|
DCS-50L （STW） 液体の充填機（またはバケツは液体の表面の詰物にできる） |
DCS-250L （STW）の液体の充填機（液体の表面の詰物にドラム） |
DCS-1500L （SUW-P） 液体の充填機（液体の表面の詰物の下のドラムかIBC） |
DCS-1500L （BTW） 液体の充填機（液体の表面の詰物にIBC） |
|
|
適用範囲 |
||||
|
適した材料 |
10-50L |
50-250L |
100-250L |
IBC |
|
供給のタイプ |
液体の表面の詰物に |
液体の表面の詰物に |
液体の表面の詰物の下 |
液体の表面の詰物に |
|
代わりとなる供給のタイプ |
液体の表面の詰物の下 |
× |
液体の表面の詰物に |
液体の表面の詰物の下 |
|
技術的な変数 |
||||
|
最高に重量を量ること （Kg） |
100 | 500 | 1500 | 1500 |
|
満ちる速度（pails/H、cans/H、drums/H IBCs/H） （満ちる槍の次元はDN40の物質供給の速度なる以上208L/H）である |
200-300 （30liter/バケツ、 30liter/can） |
60
200liter/drum |
60
200liter/drum |
15
1000liter/IBC |
|
満ちる正確さ |
通常（+/-） 0.2% （ノート:ない不安定を供給する材料がaccuracy.2を満たすことにもたらせば1の、産業基準に従う特別な材料） |
|||
|
制御機能 |
||||
|
自動風袋 |
○ | ○ | ○ | ○ |
|
自動速く、遅い供給 |
○ | ○ | ○ | ○ |
|
自動自由な落下補償 |
○ | ○ | ○ | ○ |
|
偏差引いて自動 |
○ | ○ | ○ | ○ |
|
重量警報に自動 |
○ | ○ | ○ | ○ |
|
手動/自動モードの会話 |
○ | ○ | ○ | ○ |
|
COMポート |
▲ | ▲ | ▲ | ▲ |
|
|
||||
|
満ちる槍機能の高さの調節 |
○ | ○ | ○ | ▲ |
|
|
× | ▲ | ○ | ▲ |
|
満ちることは機能を保護する |
||||
|
自己保護場合の満ちることへの右の位置の満ちる槍ない |
× | × | ○ | ▲ |
|
バケツ、缶、ドラムまたはIBCがなければ、満ちない充填機。 |
○ | ○ | ○ | ○ |
|
自動反漏出 |
▲ | ▲ | ○ | ▲ |
|
こぼれることを防ぐべき時間制御方式 |
▲ | ▲ | ▲ | ▲ |
|
こぼれることを防ぐために検出する液体レベル |
▲ | ▲ | × | × |
|
安全保護機能 |
||||
|
ガスの排出 |
▲ | ▲ | ○ | ▲ |
|
満ちる窒素 |
× | × | ▲ | ▲ |
|
静電気に基づいていること |
▲ | ▲ | ▲ | ▲ |
|
力を失いなさい場合の保護機能 |
○ | ○ | ○ | ○ |
|
非常停止 |
○ | ○ | ○ | ○ |
|
元防止機能 |
▲ | ▲ | ▲ | ▲ |
|
印:「○」標準関数はある;「▲」は機能を選ぶことである;「×」は持っていない機能をない |
||||
機能
**荷重計の測定モード。
**防水荷重計。
別のサイズの複数のバケツを収容するために**高さは調節することができる。
** leak-proof装置。それはシリンダーおよびdrib防止のコップより構成する。
**満ちることの後で滴りを停止するためにPTFEから成っているストッパー。
**速い/したたりの供給制御。
**デジタル表示装置。総体を、風袋純、自動自由な落下補償自動的に表示する。
**重量に…そして重量警報の下の…。
**重量を量る及び警報装置維持の診断/。
**マニュアル/自動モード制御。
**満ちる時間は限られなければならない。一定の時間が経過した後、必須の重量が達されなかったら満ちるプロセスは正常運営に従って進歩していない、停止するべきである。
**充填機はバケツが電子スケールに置かれ、槍が満ちる容器に挿入された特性ならときだけ詰物が始めることができること安全特徴を備えている。
プロセス記述
主要な部品の製造者
コントローラーの重量を量ること:メトラーTOLED
荷重計:メトラーTOLED
PLC:三菱FX-1N
気体力学装置:FESTO、AIRTAC
液体の充填機のFAQ:
ほしいと思うものが見つけるのを助ける私達のためのfollwing質問か。
1の満ちているべき液体の名前か。
2の粘着性のような液体の特徴、か。
3、単位ごとの何リットルか。
4. 何パッキングの速度か。ユニット時間か。
私達の中心プロダクトは次のとおりである:
大きい袋のパッキング機械。5kg-50kgs.
トン袋のパック機械。
トン袋の放電叉。
10L-1000L液体の充填機。
パレットで運搬するライン。
三河市--中国からの有名なパッキングおよびパレットで運搬する製造
